LEDLIGHT FLEX 08 8
ULTRA HIGH EFFICIENCY 1000

  • sehr hohe Effizienz, bis zu 195 lm/W bei 4000 K
  • nur ein Bin je Lichtfarbe nach 3-Step-MacAdam
  • in 4 Weißtönen verfügbar, von warmweiß bis tageslichtweiß: 2700 K, 3000 K, 4000 K und 5700 K
  • liefert Lichtströme von bis zu 1.052 lm/m
  • ideal für Anwendungen mit sehr hoher täglicher Betriebsdauer geeignet
  • mit Verpolungsschutzdiode und TVS-Überspannungsschutzdiode
  • Stromregelung durch IC für gleichbleibende Helligkeit über die gesamte Lichtlinie mit integriertem Überhitzungsschutz
  • mit hochwertigem 3M-Doppelklebeband
  • Lebensdauerabschätzung L90/B10 bei Tc < 80 °C: > 60.000 h


  • Eingangsspannung: 24 VDC
  • Min. Biegeradius: 20 mm


System: CV Farbtyp: white LED/Meter: 120/m Pitch: 8 Rollenlänge: 480 cm Schnittlänge: 6,67 cm Anschlussart: Löten Abstrahlwinkel: 120° Dimmbar: ja Farbkonsistenz: 3 Max. Gehäuse-Temperatur: 80° Schutzart: IP00

Download Katalog | EulumDat | Anleitungen
ANrFarbeFarb-
temperatur		Lumen/
Watt		Lumen/
Meter		CRIEEK**Anzahl
LED		Watt/
Meter		Max.
Einspeisung		AnwendungKanäleDaten-
blätter
ZUSCHNITT à 6,67 cm
Auf Anfrage50016228 warmweiß | 9272700 K178 lm/W962 lm/m96C85,4 W/m913,3 cmIndoor1
Auf Anfrage50016233 weiß | 9303000 K187 lm/W1011 lm/m96C85,4 W/m913,3 cmIndoor1
Auf Anfrage50016234 kaltweiß | 9404000 K195 lm/W1052 lm/m96C85,4 W/m913,3 cmIndoor1
Auf Anfrage50016215 tageslicht | 9575700 K189 lm/W1019 lm/m96C85,4 W/m913,3 cmIndoor1
ROLLE à 480 cm
Lagerware (Nürnberg)50416228 warmweiß | 9272700 K178 lm/W962 lm/m96C5765,4 W/m
Lagerware (Nürnberg)50416233 weiß | 9303000 K187 lm/W1011 lm/m96C5765,4 W/m
Lagerware (Nürnberg)50416234 kaltweiß | 9404000 K195 lm/W1052 lm/m96C5765,4 W/m
Lagerware (Nürnberg)50416215 tageslicht | 9575700 K189 lm/W1019 lm/m96C5765,4 W/m
Lagerware (Nürnberg) Lagerware (Nürnberg) Auf Anfrage Auf Anfrage nicht mehr verfügbar nicht mehr verfügbar (Lieferstatus unter Vorbehalt)

** Die EEK-Angabe bezieht sich jeweils auf die verbaute(n) Lichtquelle(n)


PDF-Download: Maximale LED-Streifenlänge in Abhängigkeit der Zuleitungslänge »

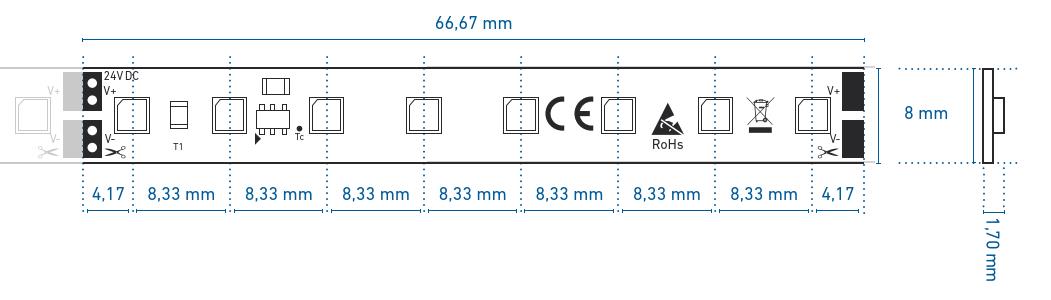

Technische Zeichnung

Profilnutzung mit sichtbaren Lichtpunkten

BARdolino Muro
BARdolino Walllight 2.0
Scala Uplight
GARgano
Pino HP
BARdolino R mini
GARliano flex
BARdolino Duo
BARdolino Midi flach
BARdolino MIDI T

Profilnutzung mit homogenem Licht

BARdolino flach
BARdolino hoch
BARdolino Edelstahl 1.4404
BARdolino T
BARdolino H
BARdolino Angolo *
Scala Downlight
GARliano *
CATania 3030
CATania 3030 T
CATania 8090
CATania 3060
CATania 6075
CATania Angolo 3030
CATania 6075 T
CATania 4040
CATania 4050
CATania 30 TB
CATania 30 UP
CATania 3060 DUO
CATania 43125 DUO
BARdolino MIDI Angolo ***

* = eine homogene Lichtlinie ist nur in Kombination mit einer hohen Abdeckung möglich
** = eine homogene Lichtlinie ist nur in Kombination mit einer halb-runden Abdeckung möglich
*** = eine homogene Lichtlinie ist nur in Kombination mit einer rechteckigen Abdeckung möglich
